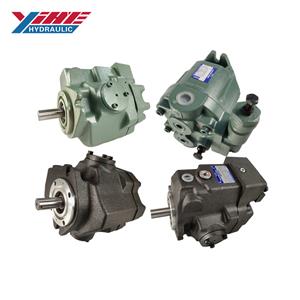

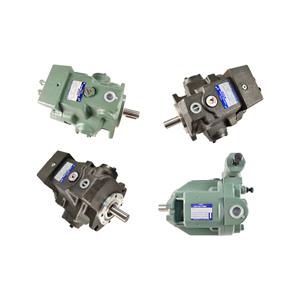

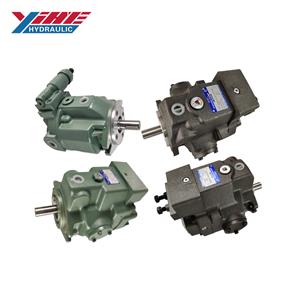

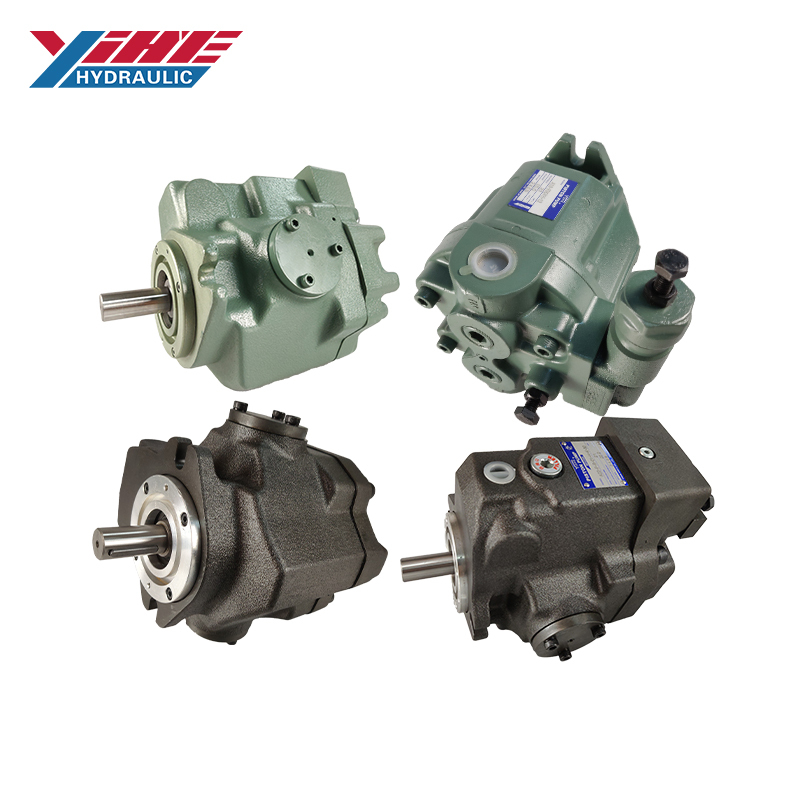

Bombas hidráulicas de pistão Yuken tipo A10 A16 A22 A37
Marca: YISHG
A Origem do Produto: China
O tempo de entrega: 10-30 dias
A capacidade de abastecimento: 300 unidades/dia
Modelo: A10 A16 A22 A37
Deslocamento máximo: 22,2 cc/rev
Pressão máxima de trabalho: 16MPA
Faixa de velocidade do eixo: 600-1800 r/min
Rotação: À direita da ponta do eixo
Tipo de controle: Tipo de compensador de pressão
Tipo de produto: bomba de pistão
Modelo de Navegação Rápida
Bombas hidráulicas de pistão Yuken tipo A10 A16 A22 A37
Detalhes do produto
■Iniciando
Antes de iniciar pela primeira vez, encha a caixa da bomba com óleo operacional limpo através da porta de enchimento.
Para evitar bloqueio de ar na primeira partida, ajuste as válvulas de controle para que o óleo descarregado da bomba retorne diretamente ao reservatório ou o atuador se mova em carga livre.
| [Volume de óleo pré-enchimento necessário] | ||||
| Modelo | Volume cm^3 | |||
| A10 | 370 | |||
| A16/A22 | 600 | |||
| A37/A45/A56 | 1200 | |||
| A70 | 2100 | |||
| A90/A100 | 2500 | |||
| A145 | 3300 | |||
■Configuração da pressão de descarga e entrega
No momento do envio, a unidade foi predefinida para vazão máxima e pressão de descarga mínima.
Ajuste a vazão e a pressão predefinidas para atender aos requisitos do sistema.
●Ajuste da Pressão de Descarga
Girar o parafuso de ajuste no sentido horário aumenta a pressão.
[Volume ajustado a cada volta completa da pressão] parafuso de ajuste | ||||
| Números de modelo | Volume de Ajuste Mpa | |||
| A10-FR01B | 2.9 | |||
| A10-FR01C/H | 5.4 | |||
| A16/A22/A37/A56-*-R-01-B | 3.5 | |||
| A16/A22/A37/A56-*-R-01-C | 6.5 | |||
| A16/A37/A56-*-R-01-H | 7.9 | |||
| A70/A90/A100/A145-*-R01B | 2.3 | |||
| A70/A90/A100/A145-*-R01C | 3.2 | |||
| A70/A90/A100/A145-*-R01H | 4.0 | |||
| A70/A90/A100/A145-*-R01K | 4.7 | |||
| ■ Especificações | ||||||||
| Números de modelo | Geométrico Deslocamento cm^3/rev | Mínimo Adj. Fluxo cm^3/rev | Pressão de operação Mpa | Faixa de Velocidade do Eixo rpm | Aproximadamente. Massa kg | |||
| Classificado*2 | Intermitente*1 | máx. | mín. | Flange Mtg. | Pé Mtg. | |||
| A10-FR01B-12 | 10,0 | 2 | 16 | 21 | 1800 | 600 | 5.1 | — |
| A10-FR01C/H-12 | 8.5 | |||||||
| A16-*-R-01-*-*-K-32 | 15.8 | 4 | 16 | 21 | 1800 | 600 | 16.5 | 18.7 |
| A22-*-R-01-*-*-K-32 | 22.2 | 6 | 16 | 16 | 1800 | 600 | 16.5 | 18.7 |
| A37-*-R-01-*-*-K-32 | 36,9 | 10 | 16 | 21 | 1800 | 600 | 28,0 | 32.3 |
| A56-*-R-01-*-*-K-32 | 56.2 | 12 | 16 | 21 | 1800 | 600 | 35,0 | 39.3 |
| A70-*R01 *S-60 | 70,0 | 36 | 25 | 28 | 1800 | 600 | 58,5 | 70,5 |
| A90-*R01 *S-60 | 91,0 | 56 | 25 | 28 | 1800 | 600 | 72,5 | 93 |
| A100-*R01 *S-10 | 100 | 62 | 21 | 21 | 1800 | 600 | 72,5 | 93 |
| A145-*R01 *S-60 | 145 | 83 | 25 | 28 | 1800 | 600 | 92,5 | 117,7 |
Disponibilidade do tipo de controle
Marca"○"na tabela abaixo refere-se ao modelo padrão.
| Modelo Números | Deslocamento Geométrico cm³ /rev (pol.cúb./rev) | Tipo de controlo | |||||||||
| 01 | 02 | 03 | 04 | 04E | 04EH | 05 | 06 | 07 | 09 | ||
| A10 | 10,0 (0,610) | ○ | ○ | ||||||||
| A16 | 15,8 (0,964) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| A22 | 22,2 (1,355) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| A37 | 36,9 (2,25) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| A56 | 56,2 (3,43) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| A70 | 70,0 (4,27) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| A90 | 91,0 (5,55) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| A145 | 145 (8,85) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
Especificações e números de design para fluidos especiais
| Tipo de fluidos | Bombear Series | Pressão de operação MPa (PSI) | Admissível Máximo Velocidade do Eixo rpm | Temperatura Faixa °C (°F) | Viscosidade Faixa mm2 /s (SSU) | Números de projeto para fluido especial (Ocasião do Japonês Padrão"ELE")★3 | ||
| avaliado | Intermitente | avaliado | Intermitente | |||||
| Água Glicóis | A16-A56 | 14 (2030) | 16 (2320) {14(2030)}★1 | 1200 | (1800)★2 | 0-50(32-104) | 20-200(98-927) | 3230 |
| A70-A145 | 21 (3050) | 21(3050) | 6030 | |||||
| Fosfato Tipo de éster | A16-A56 | 14 (2030) | 16(2320) {14(2320)}★1 | 1200 | (1800)★2 | 0-60(32-140) | 3206 | |
| A70-A145 | 21 (3050) | 21(3050) | 6006 | |||||
| Poliol Tipo de éster | A16-A56 | 16 (2320) | 16(2320) | 1800 | 1800 | 0-60(32-140) | 20-200(98-927) | 32450 |
| A70-A145 | 21 (3050) | 21(3050) | 60450 | |||||
1.Os números entre parênteses são para o tipo A22.
2. Como as gravidades específicas dos fluidos água-glicol e dos fluidos do tipo éster de fosfato são superiores a um, é necessário um reservatório suspenso quando as bombas são operadas a 1500 r/min ou mais.
3.Para obter os números de projeto de bombas para projetos europeus e padrões de projeto norte-americanos, entre em contato conosco.
Apresentação de detalhes do produto
Forte desempenho, alta eficiência e longa vida útil
Velocidade rápida, baixo ruído, baixo calor
Economia de energia, baixo ruído, desempenho estável
Especificações completas resistentes ao desgaste e à pressão
