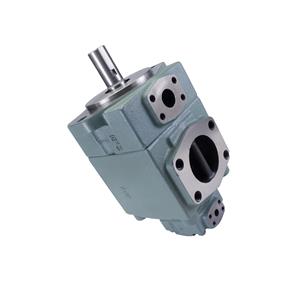

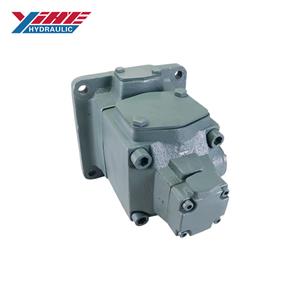

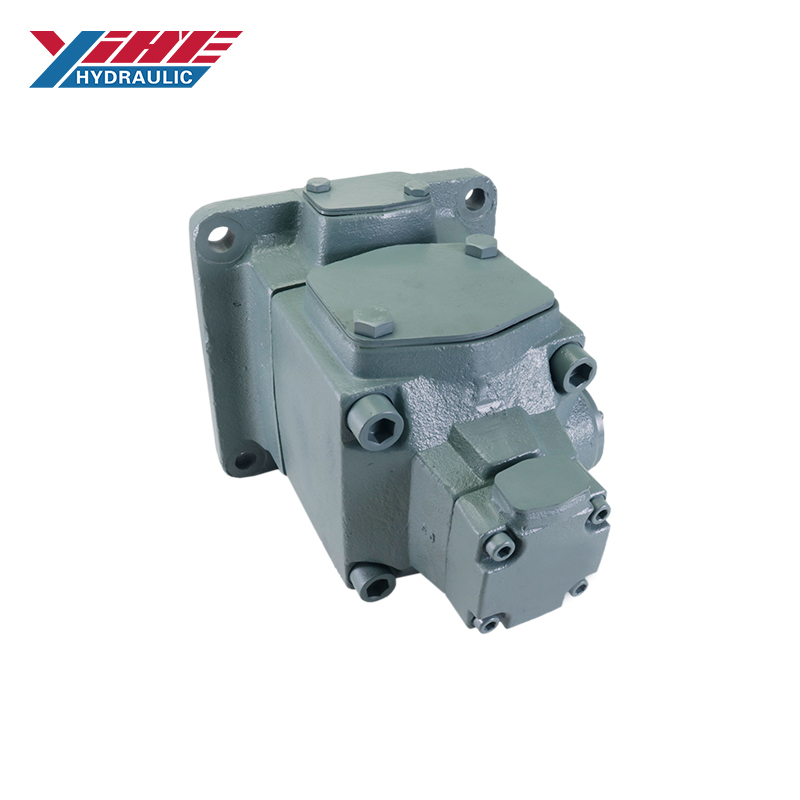

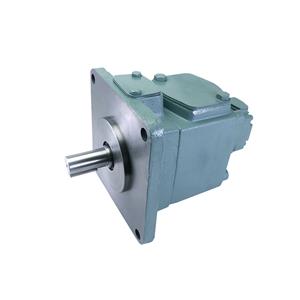

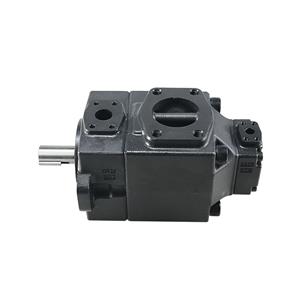

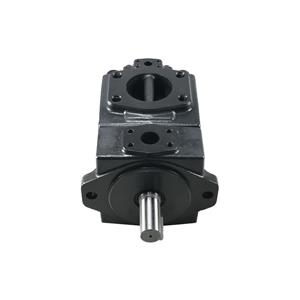

Yuken Tipo PV2R14-19-136-F-RAAA-41 Bomba Hidráulica de Palhetas
Marca: Yihe
A Origem do Produto: China
O tempo de entrega: 10-30 dias
A capacidade de abastecimento: 300 unidades/dia
Modelo: PV2R14-19-136-F-RAAA-41
Deslocamento máximo: 26,4 ml/rev
Pressão máxima de trabalho: 24 Mpa
Faixa de velocidade do eixo: 600-2800 r/min
Rotação: Direita e Esquerda da Extremidade do Eixo
Tipo de controle: BOMBA DOSADORA
Tipo de produto: bomba de palhetas
Vantagens principais:
1.Barulho baixo
2.Alta pressão e alto desempenho
3.Ampla gama de aplicações (como máquinas de moldagem por injeção, máquinas de fundição sob pressão, aeroportos de corte de metal, máquinas de embalagem, máquinas para furos de tijolos, etc.
4.Boa intercambiabilidade, fácil manutenção, economia de custos
Yuken Tipo PV2R14-19-136-F-RAAA-41 Bomba Hidráulica de Palhetas
Navegação rápida de cinco séries de P&D
Informação do produto
| Marca | YIHE | Series | PV2R14 |
| Modelo | PV2R14-19-136-F-RAAA-41 | Tipo de Produto | bomba de palheta dupla |
| Prazo de entrega | 10-30 dias | Período de garantia | 365 dias |
| Material | ferro fundido | capacidade de abastecimento | 300 unidades/dia |
| Origem do produto | China | Deslocamento máximo | 26,4 ml/rotação |
| Pressão máxima de trabalho | 24 MPa | Faixa de Velocidade do Eixo | 600-2800 rpm |
Especificação
■ Designação do número do modelo
| F- | PV2R13 | -6 | -76 | -EU | -R | A | A | A | -40 | * |
| Selos especiais | Series Número | Pequeno Volume Bombear Nominal Deslocamento cm^3/hrev | Grande Volume Bombear Nominal Distribuição cm^3/hrev | Montagem | Direcian de Rotação | Smsll Bomba de volume Parte de Descarga posição | Grande Bomba de Valor Descarregar Poeta paixão | Sucção Libras posição | Projeto Número | Projeto Padrões |
| F: Especial selos para pbhospiste tipo de éster fluidos (Omitir se não obrigatório) | (Visualizado na Extremidade do Eixo) | Consulte ★2 | ||||||||
| PV2R12 | 6,8 10, 12 14,17 19,23 25,31 | 26,33 41, 47 53,59 65 | EU: Pé Mag. F: Flange Mtg. | R: Sentido horário ★1 (Normal) | E: Esquerda 45° Para cima (Normal) | A: Para cima (Normal) | A: Para cima (Normal) | 42 | ||
| PV2R13 | 6,8 10, 12 14,17 19,23 25,31 | 76, 94 116 | A: Para cima (Normal) | 42 | ||||||
| PV2R23 | 41,47 53,59 65 | 52,60 66,76 94.116 | E: Esquerda 45° Para cima (Normal) | 41 | ||||||
| PV2R33 | 76,94 116 | 76,94 116 | A: Para cima (Normal) | 31 | ||||||
| PV2R14 | 6,8 10, 12 14,17 19,23 | 136.153 184.200 237 | A: Para cima (Normal) | 32 | ||||||
| PV2R24 | 26,33 41,47 | 31 | ||||||||
| PV2R34 | 52,60 66, 76 94.116 | E: Esquerda 45° Para cima (Normal) | 31 | |||||||
★1.Disponível para bomba de alimentação com rotação anti-horária.
Consulte a Yuken para obter detalhes.
★2.Padrões de design: Nenhum... Padrão japonês"ELE"e padrão de design europeu
90.... Padrão de Projeto N.Americano
| Números de modelo | "C"Td. | "D"Td. | E mm (polegadas) | Dimensões mm (polegadas) | ||||
| F | H | J | ||||||
| PV2R14-*-*-F-RAAA·32 | M16 | M12 | M8 | 19(0,75) | 19(0,75) | 14(0,55) | ||
| PV2R14-*-*-F-RAAA·3290 | 8/5-11 UNC | 1/2-13 UNC | 16/05-18 UNC | 21(0,83) | 21(0,83) | 16(0,63) | ||
■Kits de flange de tubo
Estão disponíveis kits de flange de tubo. Ao fazer o pedido, especifique o número do kit na tabela abaixo.
| Bombear Modelo Números | Nome de Porta | Números de kit de flange de tubo | ||||||
| Conexão interferida | Soldagem de soquete ★1 | Soldagem de Topo | ||||||
| japonês Padrão"ELE" | europeu Projeto Padrão | N.American★2 Projeto Padrão | padrão japonês"ELE" europeu Projeto Padrão | N. Americano★2 Projeto Padrão | padrão japonês"ELE" europeu Projeto Padrão | N. Americano★2 Projeto Padrão | ||
| PV2R14 | Sucção | F5-28-A-10 | — | — | F5-28-B-10 | F5-28-B-1090 | F5-28-C-10 | F5-28-C-1090 |
| Grande Descarga | F5-12-A-10 | F5-12-A-1080 | — | F5-12-B-10 | F5-12-B-1090 | F5-12-C-10 | F5-12-C-1090 | |
| Pequena descarga | F5-04-A-10 | F5-04-A-1080 | — | F5-04-B-10 | F5-04-B-1090 | F5-04-C-10 | F5-04-C-1090 | |
★1.No caso de usar flanges de solda de encaixe, há um caso em que a pressão de operação deve ser ajustada abaixo do normal devido à resistência dos flanges. Portanto, preste muita atenção à pressão de operação quando os flanges de solda de encaixe forem usados.
★2.Como as dimensões da superfície de montagem do flange do tubo estão de acordo com o SAE 4 Bolt Split Flange (Standard Pressure Series), podem ser usados flanges de tubo em conformidade com os padrões SAE.
Observações: Vedações especiais (vedações de Viton) são necessárias quando fluidos do tipo éster de fosfato são usados. (Prefixo"F-"ao número do kit de flange do tubo ao fazer o pedido)
●Os detalhes dos kits de flange de tubo são mostrados na página 824.
Mostrar detalhes
Com processo de dosagem especial, resistente ao desgaste e não deformado
Durável e responsivo
Alta eficiência, baixo ruído, longa vida
Modelos completos e qualidade estável
