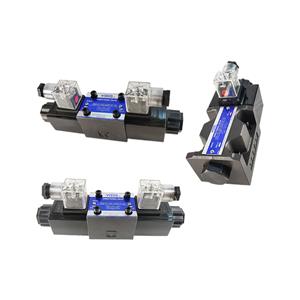

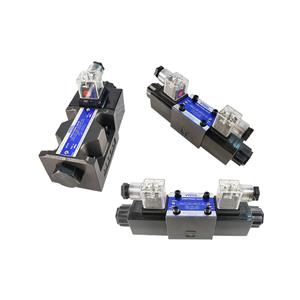

Válvulas Solenóides Hidráulicas Tipo Yuken DSG-01 DSG-02 DSG-03
Marca: Yishg
A Origem do Produto: China
O tempo de entrega: 10-30 dias
A capacidade de abastecimento: 300 peças/dia
Modelo: DSG-01 DSG-02 DSG-03
Deslocamento máx.: 120 L/Min-300 L/Min
Pressão máxima de trabalho: 25Mpa-35Mpa
Faixa de velocidade do eixo: 100 ciclos/min-120 ciclos/min
Tipo de Controle: Bobina de Corrente Contínua
Tipo de produto: Válvulas Hidráulicas
Material: Ferro fundido
Válvulas Solenóides Hidráulicas Tipo Yuken DSG-01 DSG-02 DSG-03
Navegação Rápida da Série
DSG-01, DSG-02, DSG-03 três séries de navegação rápida
Informação do produto
| Marca | Yishg | Series | DSG-01 DSG-02 DSG-03 |
| Modelo | DSG-01 DSG-02 DSG-03 | Tipo de Produto | Válvulas Hidráulicas |
| Tempo de entrega | 10-30 dias | Período de garantia | 365 dias |
| Material | ferro fundido | Capacidade de fornecimento | 300 peças/dia |
| Origem do produto | China | Deslocamento Máximo | 120 L/Min-300 L/Min |
| Pressão Máxima de Trabalho | 25Mpa-35Mpa | Velocidade do Eixo Tocou | 100 Ciclos/Min-120 Ciclos/Min |
Detalhes do produto
| Especificações | ||||||||
| Tipo de válvula | Números de modelo | Máx. Fluxo★2 L/min (USGPM) | Máx. Operativo Pressão MPa (PSI) | Máx. T- Linha De volta Pressão Mpa (PSI) | Máx. Mudança Frequência Ciclo/min {min-1} | Massa kg (lbs.) | ||
| Tipo padrão | DSG-01- 3C- -70/7090 | 100 (26,4) | 35 (5080) | 21 (3050) | 300 R Tipo Sol. Apenas 120 | 1,85 (4.08) | ||
| DSG-01- 2D2- -70/7090 | ||||||||
| DSG-01- 2B- -70/7090 | 1.4(3.09) | |||||||
| Sem choque Modelo | S-DSG-01-3C -70/7090 | 63 (16,6) | 25 (3630) | 21 (3050) | 120 | 1,85 (4,08) | ||
| S-DSG-01- 2B2- -70/7090 | 1.4(3.09) | |||||||
| Baixo Potência (14W) Tipo ★1 | L-DSG-01-3c- -70/7090 | 40 (10.6) | 16 (2320) | 16 (2320) | 300 R Tipo Sol. Apenas 120 | 1,85 (4.08) | ||
| L-DSG-01-2D2- -70/7090 | ||||||||
| L-DSG-01- 2N- -70/7090 | ||||||||
| L-DSG-01- 2B- -70/7090 | 1.4(3.09) | |||||||
| Sub-placa | ||||||||
| Tamanho da tubulação | Padrão Japonês"ELE" | Desenho Europeu Padrão | Design N. Americano Padrão | |||||
| Sub- prato Modelo Números | Fio Tamanho | Sub-placa Modelo Números | Fio Tamanho | Sub-placa Modelo Números | Fio Tamanho | |||
| 1/8 | DSGM-01- 31 | Rc 1/8 | DSGM- 01-3180 | 1/8 BSP. F | DSGM-01- 3190 | 1/8 NPT | 0,8 (1,8) | |
| 1/4 | DSGM- 01x-31 | Rc 1/4 | DSGM- 01x-3180 | 1/4 BSP. F | DSGM-01X- 3190 | 1/4 NPT | 0,8 (1,8) | |
| 3/8 | DSGM- 01Y-31 | Rc 3/8 | DSGM-01Y- 3190 | 3/8 NPT | 0,8 (1,8) | |||
| Montagem Parafuso | ||||||||
| Descrições | Soc.Hd. Boné Parafuso (4 unid.) | Aperto Torque | ||||||
| japonês Padrão"ELE" europeu Projeto Padrão | Porta M5 45 Lg. | 5- 7 Nm (43 - 60 pol. 1b.) Aplicável para trabalhar pressão mais do que | ||||||
| N.American Projeto Padrão | Nº 10- 24 UNC Boca 1-3/4 Lg. | 25 MPa (3630 PSI): 6-7 Nm (52 - 60 pol. 1b.) | ||||||
| Lista de selos | ||||||||
| Item | Nome de Peças | Papel Números | Qtd. | Observações | ||||
| 3C | 2D | 2B | ||||||
| 8 | Anel-O | SO-NB-A- 012 (NBR, Hs90) | 4 | 4 | 4 | |||
| 9 | Anel-O | SO-NB-P 18 | 1 | |||||
| 18 | Embalagem | 1790- VK421290- 8 | 1 | 1 | 1 | |||
| 19 | Anel-O | s6 | 2 | 2 | 2 | |||
| 24 | Anel-O | AS 568- 026 (NBR, Hs70) | 2 | 2 | 1 | incluído dentro Solenóide Ass'y (página 11) | ||
| 25 | Anel-O | SO-NB- Q18 | 2 | 2 | 1 | |||
| 26 | Anel-O | SO-NA- P20 | 2 | 2 | 1 | |||
| 27 | Anel-O | SO-NA-P4 | 4 | 4 | 2 | |||
| 30 | Plugue | 1790- VK418329- 9 | 2 | |||||
| Quando ordenando o O-Rings, especifique o número do kit de vedação de a mesa abaixo de. | ||||||||
Apresentação de detalhes do produto
Desempenho estável Fabricação Seiko
Velocidade rápida, baixo ruído, baixo calor
Resistente ao desgaste e à pressão Especificações completas Fornecimento direto da fábrica Desempenho avançado
Feito de material de liga de alta qualidade, forte e durável
