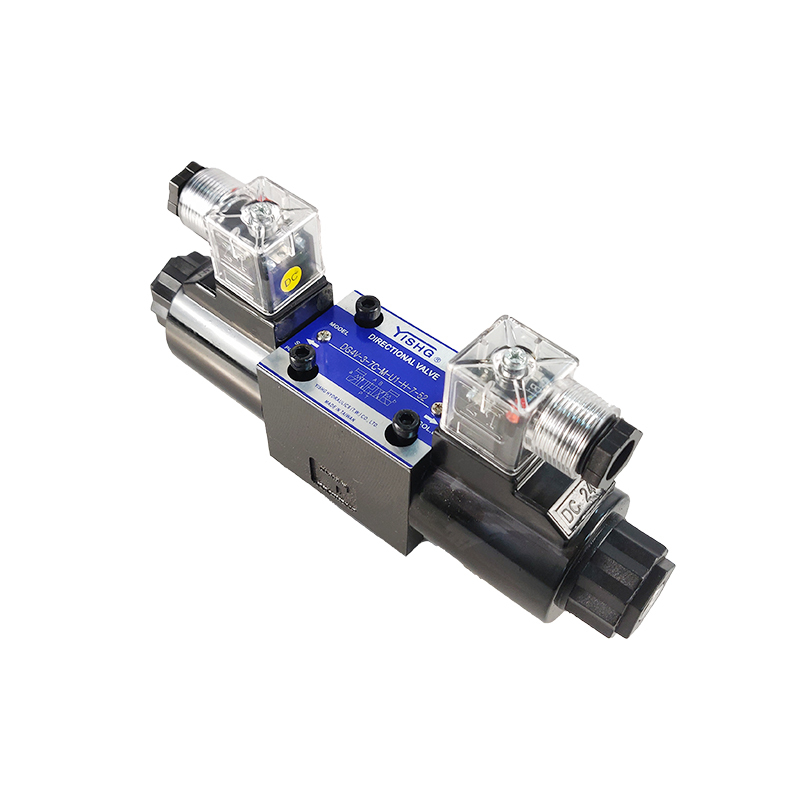

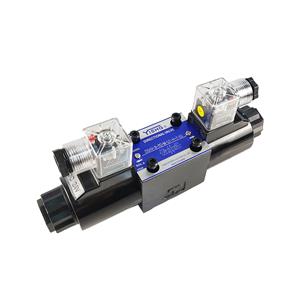

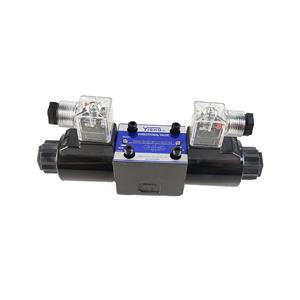

Válvulas de controle de óleo tipo Tokimec DG4V-3-7C-M-U1-H-7-52
Marca: Yishg
A Origem do Produto: China
O tempo de entrega: 10-30 dias
A capacidade de abastecimento: 300 unidades/dia
Modelo: DG4V-3-7C-M-U1-H-7-52
Deslocamento Máximo: 160 L/Min
Pressão máxima de trabalho: 35 MPa
Faixa de velocidade do eixo: 300 ciclos/min
Tipo de controle: bobina de corrente contínua
Tipo de produto: válvulas hidráulicas
Material: Ferro fundido
Válvulas de controle de óleo tipo Tokimec DG4V-3-7C-M-U1-H-7-52
Mapa de parâmetros detalhado do produto
| Especificações | ||||||||||
| Modelo Código | máx. Trabalhando Pressão MPa | máx. Fluxo L/min | Contrapressão admissível da porta do tanque MPa | máx. Frequência de comutação (ciclos/min) | Peso kg | |||||
| AC | DC | CA/CC Conversão | Solenóides Simples | Solenóides duplos | ||||||
| DG4V-3 | 35 | Ver"Pressão-Fluxo Características" | 20.6 | 300 | 300 | 120 | AC | DC | AC | DC |
| 1,5 | 1.6 | 1.6 | 2 | |||||||
Especificações
Especificações do solenóide
| Poder Fornecer | Tensão Código | Tensão EM | Frequência Hz | Inicial Atual A | Contenção Atual A | Poder Consumo EM | Admissível Tensão Flutuação % | Isolamento Aula Admissível Temperatura |
| AC | T | 100 | 50 | 2.42 | 0,52 | 22 | ﹢10,﹢15 | H (180 ℃) |
| 60 | 2.1 | 0,4 | 19 | ﹢20,﹣10 | ||||
| 110 | 60 | 2.32 | 0,46 | 23 | ﹢10,﹢15 | |||
| B | 110 | 50 | 2.2 | 0,47 | 22 | ﹢10,﹢15 | ||
| 115 | 60 | 2 | 0,36 | 21 | ﹢15,﹢10 | |||
| 120 | 60 | 2.1 | 0,42 | 23 | ﹢10,﹢15 | |||
| EM | 200 | 50 | 1.21 | 0,26 | 22 | ﹢10,﹢15 | ||
| 60 | 1.05 | 0,2 | 19 | ﹢20,﹣10 | ||||
| 220 | 60 | 1.16 | 0,23 | 23 | ﹢10,﹢15 | |||
| D | 220 | 50 | 1.1 | 0,24 | 22 | ﹢10,﹢15 | ||
| 230 | 60 | 1 | 0,18 | 21 | ﹢15,﹢10 | |||
| 240 | 60 | 1.05 | 0,21 | 23 | ﹢10,﹢15 | |||
| DC | G | 12 | - | - | 2.36 | 29 | ±10 | H (180 ℃) |
| H | 24 | 1.16 | 28 | |||||
| R | 100 | 0,29 | 29 | |||||
| AC ↓ DC (AC/DC conversão) (ADC) | TR | CA 100 V 50/60 Hz ↓ DC90 V (bobina) | - | 0,33 | 30 | ±10 | H (180 ℃) | |
| BR | CA 110 V 50/60 Hz ↓ DC100 V (bobina) | 0,29 | 29 | |||||
| RV | CA 200 V 50/60 Hz ↓ DC180 V (bobina) | 0,17 | 31 | |||||
Observação:•Os valores atuais e o consumo de energia variam de acordo com as condições de temperatura. Os valores mostrados na tabela são baseados em 20℃.
•No tipo de conversão CA/CC, a energia CA é usada para ativar o solenóide CC pelo retificador integrado e vem com as características apresentadas pelos solenóides CC. Isso significa que os itens fornecidos para os solenóides CC se aplicam ao máximo fluxo.
•Consulte a Tokyo Keiki para obter detalhes sobre solenóides para as tensões de alimentação que não estão listadas acima.
•A corrente inicial CA e a corrente de retenção são efetivas.
Informação do produto
| Marca | Yishg | Series | DG4V-3 |
| Modelo | DG4V-3-7C-M-U1-H-7-52 | Tipo de Produto | Válvulas Hidráulicas |
| Prazo de entrega | 10-30 dias | período de garantia | 365 dias |
| Material | ferro fundido | capacidade de abastecimento | 300 unidades/dia |
| Origem do produto | China | Deslocamento máximo | 160 L/Min |
| Pressão máxima de trabalho | 35 MPa | Faixa de Velocidade do Eixo | 300 ciclos/min |
Apresentação de detalhes do produto
A qualidade é mais garantida
Parceiro da estação hidráulica
Alta eficiência e longa vida útil
O parafuso inferior está preso, firme e não solto
