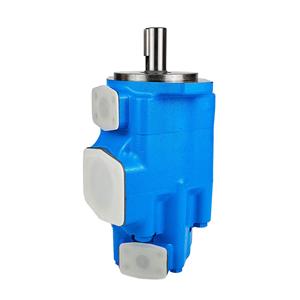

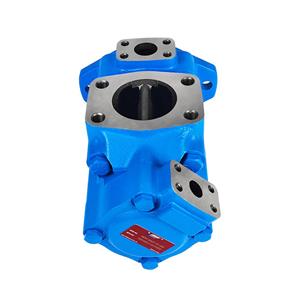

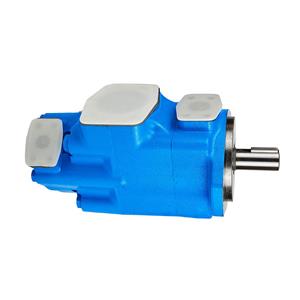

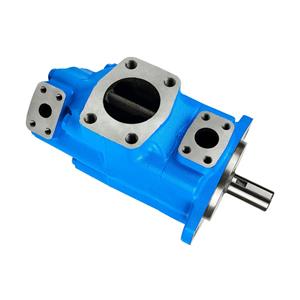

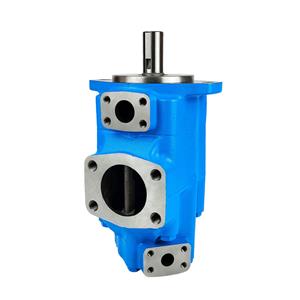

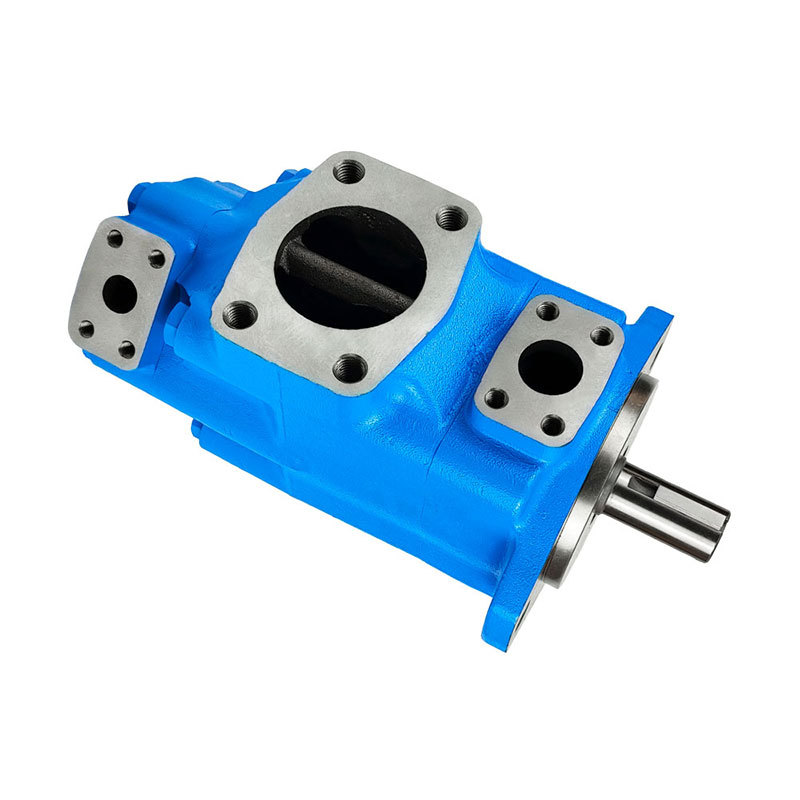

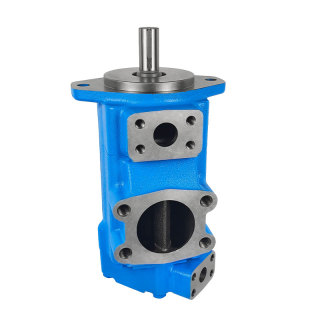

Bomba de palhetas hidráulica YIHE tipo 3525V-38A21-1CC-22R
Marca: YIHE
A Origem do Produto: CHINA
O tempo de entrega: 10-30 dias
A capacidade de abastecimento: 300 unidades/dia
Modelo: 3525V-38A21-1CC-22R
Deslocamento máximo: 81-121 cm³/rev
Pressão máxima de trabalho: 15,7 Mpa
Faixa de velocidade do eixo: 600-1800 r/min
Rotação: direita e esquerda da extremidade do eixo
Tipo de controle: BOMBA DE DOSAGEM
Tipo de produto: Bomba de palhetas
Bomba de palhetas hidráulica YIHE tipo 3525V-38A21-1CC-22R
| Marca | EIHE | Series | 3525V |
| Modelo | 3525V-38A21-1CC-22R | Tipo de Produto | Bomba de palheta dupla |
| Prazo de entrega | 10-30 dias | Período de garantia | 365 dias |
| Material | ferro fundido | Capacidade de fornecimento | 300 unidades/dia |
| Origem do produto | China | Deslocamento máximo | 81- 121 cm³/rotação |
| Pressão máxima de trabalho | 15,7 MPa | Velocidade do eixo tocou | 600-1800 rpm |
| módulo | DP12/24 | ângulo de pressão | 30° |
| número de dentes | 14 | Diâmetro do passo | ∅29,6333 |
Especificação
| Código de pedido da bomba de palhetas duplas: | |||||||||
| 3525 | EM | 38 | A | 21 | -1 | AA | 22 | eu | EM |
| Modelo: 2520,3520, 4520.3525, 4525.4535 | Series: V=industrial QV=móvel | Deslocamento código do eixo bomba final | Conexões de porta: A=SAE 4 parafusos mesa | Deslocamento código de capa bomba final | Tipo de eixo: 1 = chaveado padrão 86 = chaveado para serviço pesado 11 = estriado | Posição de saída* veja abaixo marcado | Projeto número | Rotação: Visto da extremidade do eixo R = sentido horário (em branco) L=anti-horário | Selo: Em branco=para isto V = viton |
| *Posição de saída: | ||||||
| Visto do final da capa | Todas as séries esperam 4535VQ | 4535VQ | ||||
| Saída NO.1 oposta à entrada | AA | Saída NO.2 135°CCW da entrada | Saída NO.2 oposta à entrada | |||
| AB | Saída NO.2 45°CCW da entrada | Saída NO.2 90°CCW da entrada | ||||
| AC | Saída NO.2 45°CCW da entrada | Saída NO.2 em linha com entrada | ||||
| DE ANÚNCIOS | Saída NO.2 135°CCW da entrada | Saída NO.2 90°CW da entrada | ||||
| Saída NO.1 90°CCW da entrada | NÃO | Saída NO.2 135°CCW da entrada | Saída NO.2 oposta à entrada | |||
| BB | Saída NO.2 45°CCW da entrada | Saída NO.2 90°CCW da entrada | ||||
| AC | Saída NO.2 45°CCW da entrada | Saída NO.2 em linha com entrada | ||||
| BD | Saída NO.2 135°CCW da entrada | Saída NO.2 90°CW da entrada | ||||
| Saída NO.1 em linha com entrada | QUE | Saída NO.2 135°CCW da entrada | Saída NO.2 oposta à entrada | |||
| CB | Saída NO.2 45°CCW da entrada | Saída NO.2 90°CCW da entrada | ||||
| CC | Saída NO.2 45°CCW da entrada | Saída NO.2 em linha com entrada | ||||
| CD | Saída NO.2 135°CCW da entrada | Saída NO.2 90°CW da entrada | ||||
| Saída NO.1 90°CCW da entrada | E | Saída NO.2 135°CCW da entrada | Saída NO.2 oposta à entrada | |||
| BD | Saída NO.2 45°CCW da entrada | Saída NO.2 90°CCW da entrada | ||||
| CC | Saída NO.2 45°CCW da entrada | Saída NO.2 em linha com entrada | ||||
| DD | Saída NO.2 135°CCW da entrada | Saída NO.2 90°CW da entrada | ||||
| Bomba de palhetas | Deslocamento | A=porta de entrada oposta | B=-90°CCW da entrada | C = alinhado com entrada | D=-90° CW da entrada |
| Palheta dupla 3525V bombear | Dianteiro e traseiro 10,12,14, 21,25,30,35,38 | 3525V25A101CC22R | 3525V25A121CC22R | 3525V25A121CC22R | 3525V25A171CC22R |
| 3525V30A101CC22R | 3525V30A121CC22R | 3525V30A121CC22R | 3525V30A171CC22R | ||
| 3525V35A101CC22R | 3525V35A121CC22R | 3525V35A121CC22R | 3525V35A171CC22R | ||
| 3525V38A101CC22R | 3525V38A121CC22R | 3525V38A121CC22R | 3525V38A171CC22R |
| Especificações | ||
| Series | Código de deslocamento da bomba de extremidade do eixo | Código de deslocamento de tampa da bomba final |
| bomba de palhetas 2520V | 10, 12, 14, 17, 19, 21 | 5, 8, 9, 10, 11, 12, 14 |
| bomba de palhetas 2525V | 10, 12, 14, 17, 19, 21 | 10, 12, 14, 17, 19, 21 |
| bomba de palheta 3520V | 21, 25, 30, 35, 38 | 5, 8, 9, 10, 11, 12, 14 |
| bomba de palheta 3525V | 21, 25, 30, 35, 38 | 10, 12, 14, 17, 19, 21 |
| bomba de palhetas 4520V | 42, 45, 50, 57, 60, 66, 75 | 5, 8, 9, 10, 11, 12, 14 |
| bomba de palheta 4525V | 42, 45, 50, 57, 60, 66, 75 | 10, 12, 14, 17, 19, 21 |
| bomba de palheta 4535V | 42, 45, 50, 57, 60, 66, 75 | 21, 25, 30, 35, 38 |
perfil de companhia
Somos Guangdong Yihe Hydraulic Technology Co., Ltd., localizada na cidade de Foshan, província de Guangdong, China. Temos um departamento de P&D com cerca de 5 a 10 engenheiros e designers. A fábrica tem mais de 100 funcionários qualificados e o equipamento de produção possui equipamentos avançados de fabricação e equipamentos de teste, como tornos CNC, centros de usinagem, fresadoras CNC, retificadoras CNC especiais, retificadoras duplas e instrumentos de medição 3D automáticos.
Os principais produtos são bomba hidráulica de palheta variável, bomba duplex, bomba de palheta variável de alta pressão HVP, série Yuken tipo PV2R1 e PV2R2, série Vickers tipo V e VQ, série Parker Denison T6 e T7, série Tokimec tipo SQP e exaustão fixa da série KCL tipo VQ para aplicações hidráulicas. Bomba de palhetas volumétricas e motor elétrico.
Nossos produtos são amplamente utilizados em máquinas industriais, tornos CNC, máquinas para calçados, máquinas para trabalhar madeira, máquinas para plásticos, máquinas para construção e diversas máquinas para sistemas hidráulicos. Também podemos fornecer produtos e serviços personalizados de acordo com suas especificações. , Esperamos uma cooperação sincera com sua empresa.
Instruções de uso
Para proteger os seus direitos, leia atentamente o seguinte
Procedimento de inicialização da bomba
Preparação antes da inicialização
O reservatório e o circuito devem estar limpos e livres de sujeira e detritos antes do enchimento com fluido.
Limpeza de Circuito
O reservatório deve ser carregado com fluido hidráulico filtrado. O nível do fluido deve ser suficiente para evitar vórtices na conexão de sucção para a entrada da bomba. É uma boa prática limpar o sistema através de lavagem e filtragem, utilizando uma bomba secundária externa.
Bomba de enchimento e remoção de ar
Se a bomba for montada acima do nível do fluido, ela deverá ser abastecida com fluido através da porta de saída. Se a bomba for montada abaixo do nível do fluido, a conexão de saída da bomba (ou outra conexão ou tampão a jusante) pode ser afrouxada para permitir que o fluido desloque o ar. Pode ser necessário afrouxar a tampa de enchimento do reservatório para permitir que o fluido flua livremente. Quando um fluxo sólido de fluido sem ar observado começar a drenar através da conexão solta, a conexão deverá ser reapertada. Uma válvula de purga de ar no circuito de saída também é recomendada para remover o ar preso. Se tal dispositivo for utilizado, a bomba deverá ser abastecida com fluido antes da partida. Em alguns casos, pode ser possível escorvar a bomba acionando o motor de partida por cinco a dez segundos com o acelerador e/ou interruptor de ignição na posição"desligado"posição. Será necessário afrouxar uma conexão ou tampar a saída da bomba para permitir a saída do ar.
Partida da bomba
Todos os controles devem ser colocados na posição neutra para que a bomba esteja descarregada quando for iniciada. Dê partida no motor e opere em marcha lenta. Assim que a bomba for iniciada, ela deverá escorvar e bombear em alguns segundos. Caso contrário, certifique-se de que não haja restrições entre o reservatório e a entrada da bomba e que não haja vazamentos de ar na linha de entrada e nas conexões. Além disso, certifique-se de que o ar preso possa escapar pela saída. Deixe o motor funcionar em marcha lenta por aproximadamente cinco minutos. Em seguida, observando o nível do fluido do reservatório, opere os implementos. Estenda todos os atuadores até os limites máximos de segurança para encher completamente o sistema com fluido. Não corra com o nível do fluido abaixo do"baixo"limite. Adicione fluido ao reservatório para levar o fluido ao nível de enchimento adequado.
Porque escolher-nos
1. A empresa estabeleceu mais de 10 anos, marca antiga, digna de confiança, tem mais de 1000 mil seguidores
2. A categoria de produtos da empresa está completa, também tem uma variedade de acessórios para fornecer.
3. Todos os produtos foram aprovados em rigorosos testes de qualidade antes do envio, certifique-se de alta qualidade.
Atendimento ao cliente 4.24H, sinta-se à vontade para entrar em contato comigo se tiver alguma dúvida.
5.Garantia de um ano, temos pessoal profissional e técnico para encaixe, a qualidade do produto é difícil e o pós-venda é garantido. Após o término da garantia de um ano, podemos fornecer serviços de manutenção aos clientes (isso exige uma taxa).
